Плёнка DTF, чернила и порошок: почему проблема, которую вы видите, почти никогда не начинается там же

В один вторник цех меняет поставщика плёнки. Те же чернила, тот же порошок, тот же пресс, те же изделия, тот же оператор. Четыре дня ничто не выглядит иначе. Затем на крупном спинном принте порошок начинает цепляться к прозрачным участкам за пределами рисунка, а тест на стирку возвращается с отслоениями по краям, которых раньше никогда не было.

Инстинкт подсказывает исправлять там, где это видно. Порошок ведёт себя плохо, поэтому внимание уделяют порошку — чистят встряхиватель, просеивают порошок, открывают новый мешок. Ничего не меняется. Кто-то пробует снизить давление пресса, затем повысить. Тоже без результата. Две недели спустя выясняется, что ответ всё это время скрывался в покрытии плёнки: партия с несколько иной поверхностью, из-за которой изменилось положение чернил, а значит и место, куда мог прилипнуть порошок.

Разочаровывает не то, что ответ был сложным. Разочаровывает то, что причина крылась выше по цепочке, чем всё, что корректировали.

В этой статье рассматривается, как плёнка, чернила и порошок передают результат друг другу, какое звено отвечает за какой результат, почему «используйте одного поставщика» — это разумная привычка, а не физический закон, и как проверять комбинацию разных брендов по протоколу, который можно записать, воспроизвести и сравнить.

Три вещи сознательно вынесены за рамки: это не руководство по покупке, не руководство по устранению неполадок и здесь не приводятся значения температуры, времени или давления. Они зависят от вашей плёнки, вашего порошка, вашего оборудования и вашей ткани, и цифра, взятая с чужой линии, не опишет вашу.

Цепочка имеет порядок, и она работает только в одну сторону

Этот порядок не является условностью. Его задаёт сама последовательность процесса: плёнка проходит через принтер, чернила ложатся на её покрытую сторону, порошок наносится на ещё влажные чернила, порошок запекается, трансфер прижимается к ткани, плёнка снимается, а результат стирается. Каждый этап способен воздействовать только на то, что передал ему предыдущий.

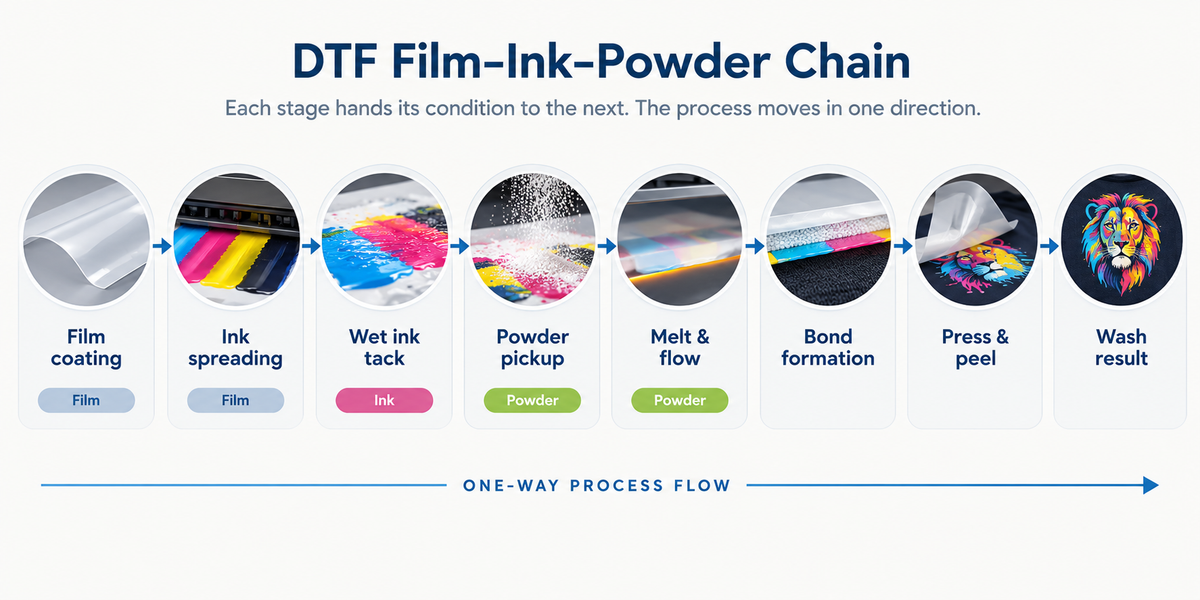

Цепочка выглядит так:

Состояние поверхности покрытия плёнки → растекание и позиционирование капли чернил → липкость влажных чернил → захват порошка → плавление и растекание → формирование связи → пресс и снятие плёнки → результат стирки.

Читайте это как утверждение о возможностях, а не о списке шагов. Покрытие определяет поверхность, с которой встречается капля. Эта поверхность определяет, насколько широко растечётся капля и насколько высоко она поднимется. То, как лежат чернила, определяет площадь и силу влажной поверхности, доступной для захвата порошка. То, где захвачен порошок, определяет, к чему сможет присоединиться расплавленный адгезив. А связь — это то, что переживает стирку. Каждый этап сужает возможности следующего. Ни один этап не может расширить их обратно.

Растекание определяется поверхностной энергией, а не намерением. Когда капля встречается с покрытием, баланс между поверхностной энергией покрытия и собственным поверхностным натяжением чернил определяет краевой угол — угол, который капля образует у поверхности. Низкий краевой угол означает, что капля лежит плоско и растекается широко; высокий — что она поднимается выше и остаётся компактной. При слишком широком растекании теряется мелкая детализация; при слишком высоком положении слой чернил истончается, что важнее всего для белого слоя, несущего непрозрачность. И то и другое нельзя настроить в RIP — оба параметра решаются в момент контакта. В опубликованных руководствах рабочий диапазон поверхностной энергии указан в довольно узкой полосе, и источники описывают эту полосу с несколько разными значениями — признак того, насколько чувствительно это окно, а не число, которое следует копировать.

Впитывание — это баланс, и проигрываете вы в обеих крайностях. Покрытие должно удерживать чернила на поверхности, одновременно отводя достаточно жидкости, чтобы нанесённый слой оставался стабильным. При слабом впитывании чернила остаются подвижными и склонны к растеканию или образованию луж. При чрезмерном впитывании пигмент втягивается в структуру покрытия, вместо того чтобы оставаться на поверхности, — а поскольку вы видите свет, отражённый от пигмента, меньшее количество пигмента на поверхности означает, что возвращается меньше цвета. Именно поэтому покрытие со слишком высоким впитыванием воспринимается как тусклое, а не слабое, и почему тусклость и лужи — это противоположные проявления одного и того же параметра.

Окно влажности — как часы, и они тикают по всему листу. Порошок связывается с чернилами, пока те ещё липкие, и с момента выхода отпечатка из принтера эта липкость убывает. Источники расходятся в том, как долго длится это окно, — один описывает его в секундах, другой примерно в минуту, — что говорит о том, что оно короткое и зависит от условий, а не является фиксированным интервалом. Для диагностики важна форма убывания: оно происходит по всему листу примерно с одинаковой скоростью. Проблема, которая носит пятнистый или полосный характер либо ограничена одной зоной рисунка, не вызвана этими часами. Проблема, которая равномерно затрагивает весь отпечаток, вполне могла быть ими вызвана.

За что на самом деле отвечает каждый из трёх материалов

Полезный вопрос не в том, какой материал важнее. А в том, какой материал отвечает за какой класс результата.

Плёнка отвечает за то, куда попадают чернила и насколько равномерно. Её покрытие управляет позиционированием капли, пределом подачи чернил и стабильностью по всему листу и вдоль рулона. Оно также обеспечивает избирательность, которая удерживает порошок на запечатанных участках, — собственное состояние поверхности отпечатка вместе с электростатикой заставляет порошок прилипать там, где есть чернила, и осыпаться там, где их нет. Поведение при отделении плёнки также относится к плёнке. Плёнка не отвечает за то, сколько чернил требуется заданию, — эта установка поступает из файла, RIP и принтера. Плёнка определяет, что происходит с чернилами, которые ей переданы.

Чернила отвечают за поверхность, которая захватывает порошок, и за перенос пигмента. Слой влажных чернил — это поверхность, на которую ложится адгезив. Белый слой выполняет двойную работу: он является непрозрачной подложкой, благодаря которой цвет читается на тёмной ткани, и той поверхностью, к которой адгезив действительно присоединяется. Поскольку белый слой несёт более высокую загрузку пигментом, чем цветные каналы, он одновременно самый требовательный слой и наиболее чувствительный к тому, насколько хорошо покрытие с ним справляется. Чернила не отвечают за физическое покрытие запечатанной области — слабый белый слой, который равномерно слаб, это вопрос количества, тогда как слабый белый слой с пятнистым покрытием — вопрос позиционирования, а позиционирование относится к верхним звеньям цепочки и к файлу.

Порошок отвечает за сам адгезивный слой — за его толщину, гибкость и долговечность. После плавления он образует сплошную фазу, которая сцепляется с волокном и удерживает отпечаток на месте. Размер частиц учитывается чисто механически: более мелкий порошок спекается в более тонкий слой, более крупный даёт более толстый, и эта толщина во многом определяет тактильные ощущения от готового отпечатка. Классификация порошка по маркам описана в отрасли непоследовательно — одни поставщики сортируют по мешу, другие по диапазону в микронах, и эти системы напрямую не конвертируются, — поэтому фракции — это просто маркировка, которую каждый поставщик применяет по-своему, а не шкала, сопоставимая между брендами. Порошок не отвечает за то, был ли он захвачен вообще: если его не хватает на участках, которые он должен был покрыть, или он присутствует там, где чернил нет, причина лежит выше по цепочке, чем порошок.

Замечание об одном распространённом допущении. Прилипание порошка к прозрачным незапечатанным участкам плёнки обычно описывается как проблема статики, и статическое электричество часто действительно играет роль. Но поверхность самого отпечатка, пока она влажная, тоже должна быть предпочтительной для порошка. Когда порошок начинает выбирать фон вместо рисунка, действуют оба фактора, и плёнка, которая справляется со статикой, устраняет лишь одну сторону этого явления.

Почему «один поставщик» — это привычка, а не закон

Поищите рекомендации по смешиванию расходных материалов DTF — и вы обнаружите две позиции, высказанные с одинаковой уверенностью, и они не совпадают.

Одна утверждает, что плёнка и чернила должны быть согласованы между собой, и что несовместимые материалы приведут к отказу. Другая говорит, что плёнка и чернила не всегда должны происходить от одного производителя, и что многие профессиональные материалы работают в разных системах поставки — при условии, что совместимость никогда не предполагается заранее.

Примирить их можно, спросив, что фактически даёт вам работа поставщика по согласованию материалов. Почему использование одного поставщика — разумный выбор по умолчанию. Когда производитель разрабатывает плёнку и порошок как согласованный комплект, он уже проделал те тесты, которые вам в противном случае пришлось бы проводить самостоятельно. Для своих конкретных рецептур он проверил, как покрытие ведёт себя в отношении вязкости и загрузки пигментом своих чернил, как его порошок реагирует на тепловой профиль его плёнки и как комбинация работает при прессовании и стирке. Выбор их вместе — это способ перенести эту тестовую работу в ваш цех. Это уменьшает число неизвестных, с которыми вы работаете, и для большинства производственных условий это однозначно выгодный обмен.

Однако дело здесь в риске и усилиях, а не в физике.

Почему это не закон. Совместимость — это не свойство брендов, а свойство конкретных рецептур при конкретных условиях. Покрытия плёнок различаются по химии, чернила — по вязкости и концентрации пигмента, порошки — по системе смол и поведению при плавлении. Два продукта разных производителей могут прекрасно сочетаться, а два продукта с одной и той же маркировкой могут вести себя по-разному от партии к партии. Нет такого правила, что материалы разных компаний не могут работать вместе, потому что в химии нет ничего, что обеспечивало бы действие такого правила.

Из этого следует не «смешивать можно». Следует то, что совместимость остаётся непроверенным допущением, пока вы её не проверите, — и что эту проверку вы способны провести самостоятельно.

Когда смешивание имеет смысл попробовать. Три условия делают смешанную комбинацию разумным объектом оценки, а не азартной игрой. Материалы должны принадлежать к одному химическому семейству, чтобы вы проверяли вариацию, а не несоответствие категорий. Должна существовать документация, которую вы реально можете прочитать, чтобы знать, для чего предназначен каждый компонент. И вы должны быть готовы провести тест с одним изменяемым параметром — именно об этом следующие два раздела.

Если любого из этих трёх условий не хватает, лучший выбор — вариант по умолчанию, и не потому, что смешивание запрещено, а потому, что вы взяли бы на себя риск без возможности его измерить.

Когда цепочка рвётся, на какое звено указывает симптом

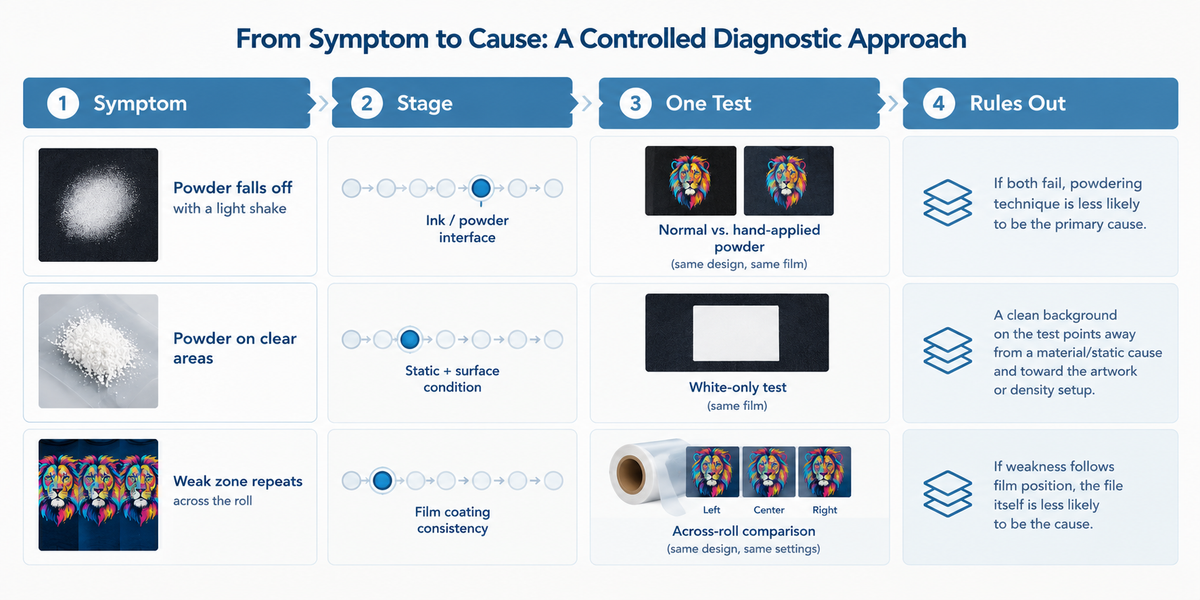

Симптомы появляются в конце процесса, но не обязательно возникают там же. Ниже описан способ, как сопоставить симптом с соответствующим звеном. Это инструмент для установления причины, а не руководство по ремонту, — каждая строка заканчивается вопросом, на который вы можете ответить тестом, а не решением по устранению.

Два момента об этой таблице стоит заявить прямо.

Несколько строк используют один и тот же тест, и в этом суть. Плохой захват порошка, слабая адгезия и трещины — всё это можно проверить одним и тем же сравнением двух образцов: один отпечаток обработан обычным способом, второй сознательно избыточно запорошён вручную. Это делит процесс пополам на этапе нанесения порошка: если ручной образец держится, а ваш нет, проблема локализуется в одной операции; если оба одинаково плохи, никакая техника нанесения порошка не поможет. Это сравнение описано в руководствах поставщиков по устранению неполадок, и это самая ценная привычка, которую стоит выработать.

Здесь ничто не говорит вам менять настройку. Понимание того, что дефект возник выше по цепочке, не даёт вам работать на неверном конце линии. Что делать дальше — это вопрос ремонта, а ремонт следует другой логике — пошаговой, описанной в нашем руководстве о том, как диагностировать неудачный трансфер, где симптомы разбираются по одному, а не прослеживаются до позиции на цепочке.

Проверка комбинации разных брендов без угадывания

Единственное правило, которое имеет значение

Меняйте одновременно только одну переменную.

Если в одном тесте вы вводите новую плёнку, новые чернила, новый порошок и новое изделие, а результат разочаровывает, вы получаете четыре возможных причины и почти никакой информации. Тест, в котором меняется один материал при фиксированных остальных, отвечает на реальный вопрос: что изменилось, когда изменилась плёнка? Оставьте чернила, порошок, рисунок, процесс запекания, пресс и тип изделия как есть — и сравнение станет читаемым.

Создайте один тестовый файл и храните его

Не судите о новой комбинации по заданию, которое как раз выполняется. Создайте небольшой файл, предназначенный для выявления слабых мест, и используйте его каждый раз, чтобы результаты оставались сопоставимыми в течение месяцев.

В нём должны быть тонкие линии, мелкий текст, сплошная заливка, плотный блок с белой подложкой, градиент и крупный фотографический фрагмент. Каждый элемент проверяет свой участок цепочки: тонкие линии выявляют растекание и чёткость краёв, сплошная область — равномерность покрытия, плотный белый блок нагружает слой, несущий непрозрачность, а большая область показывает, сохраняется ли поведение по всему листу, а не в одном удобном углу.

Процедура из семи этапов

Этапы ниже объединяют процедуры, описанные в руководствах поставщиков по совместимости. Каждый даёт результат, который можно записать.

Проверка дюз. Прежде чем оценивать что-либо ещё, убедитесь, что каждый канал исправно подаёт чернила. Отсутствующие дюзы дают полосы и неравномерное покрытие, которые можно ошибочно принять за проблему материала.Напечатайте стандартный тестовый файл. Один и тот же файл, одни и те же настройки, каждый раз.Осмотрите влажный отпечаток. До нанесения порошка проверьте, нет ли растекания за границы рисунка, луж в плотных участках, дырок, неравномерного белого и загрязнения цвета. Чистые края и ровный слой означают, что чернила хорошо принимаются покрытием. Это единственный этап, где вы можете непосредственно наблюдать взаимодействие чернил с покрытием, до того как его укроет адгезив.Нанесите и запеките порошок. Нанесите равномерно, удалите излишки и убедитесь, что порошок прикрепился к отпечатку без сильного загрязнения окружающей плёнки. Запечённый адгезив должен плавиться равномерно и получаться гладким, — если он выглядит пыльным или зернистым, плавление не завершилось, и всё, что измеряется после этого, относится к бракованному образцу.Отпрессуйте и запишите. Отпрессуйте изделие, характерное для вашей реальной работы, и запишите, что вы использовали.Проверьте снятие плёнки. Снимайте плёнку предписанным способом и в первую очередь осматривайте мелкие детали, углы и тонкие линии — именно там проблемы отделения проявляются раньше всего.Растяните и постирайте. Дайте образцу остыть, аккуратно растяните запечатанную область, затем постирайте и осмотрите снова. Комбинация, прошедшая на прессе, но не прошедшая здесь, не прошла тест.

Каждый раз фиксируйте эти поля

Ценность процедуры теряется, если вы не можете сравнить один прогон с другим. Для каждого теста записывайте:

Температура пресса, время прессования и уровень давления в установленном видеМатериал и конструкция изделияМетод снятия плёнки и температурные условия снятия (горячее, тёплое или холодное)Любое второе прессование и его настройкиИдентификаторы партий плёнки, чернил и порошкаТемпература и влажность окружающей среды на момент тестаРезультат в терминах, которые вы определили для себя

Последний пункт важнее, чем кажется. «Лучше» и «хуже» — это не результаты. Заранее решите, что считается успехом, — ровный захват порошка по всему отпечатку, гладкая и глянцевая запечённая поверхность, связь, выдерживающая сильное растяжение, и такие тактильные ощущения, которые вы приняли бы на изделии заказчика.

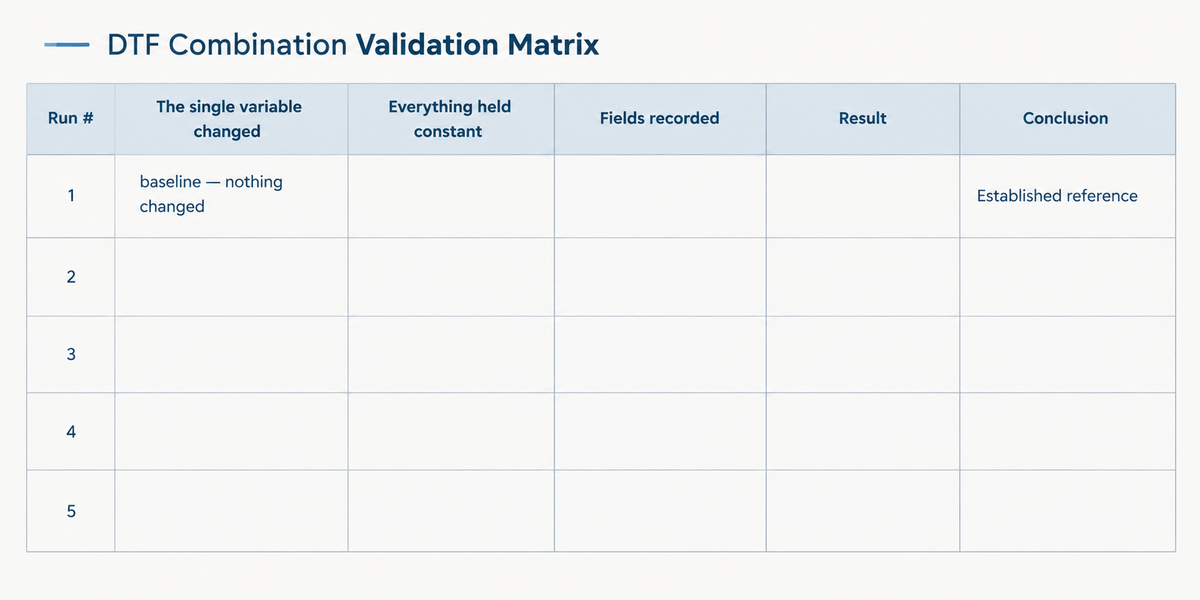

Матрица проверки комбинации

Одна строка на тест, одна изменённая переменная на строку.

Вся дисциплина — во второй колонке. Если в строке там более одной записи, то этот прогон не может ответить на ваш вопрос. Сначала заполните строку исходного уровня тем, что вы выпускаете сегодня, — это эталон, относительно которого измеряется каждая последующая строка, и именно эту строку чаще всего пропускают.

Описанная выше процедура синтезирована на основе опубликованных руководств по совместимости и решению проблем с порошком от нескольких поставщиков, а не выдумана здесь. Между источниками различается то, что записывать и как оценивать результат, — именно поэтому и существует матрица: это та часть, которую поставщики оставляют на ваше усмотрение.

Фактические настройки могут отличаться в зависимости от плёнки, порошка, оборудования, ткани и других переменных.

Что сторона плёнки может и не может сделать

В рамках этого обсуждения фигурируют три свойства плёнки.

Восприимчивость покрытия к чернилам определяет, куда ложатся капли и насколько равномерно они удерживаются, а это задаёт объём и избирательность захвата порошка отпечатком. Это свойство напрямую связано со всем, что описано выше.

Антистатическое поведение устраняет одну конкретную проблему: накопление порошка на незапечатанных участках плёнки. Границу важно обозначить точно, потому что это одно из свойств, которое чаще всего неправильно читают в техническом описании. Антистатическая обработка снижает статический заряд на поверхности плёнки, что уменьшает количество порошка, удерживаемого на участках без чернил. Чего она не делает, так это не меняет липкость запечатанной области. Если порошок не прилипает там, где находится рисунок, антистатическое поведение не является задействованной переменной — оно воздействует на фон, а не на отпечаток. Плёнка может быть отличной и в этом, и в захвате порошка, но через разные механизмы, и их смешение приводит к покупке не того решения.

Поведение при отделении определяет, насколько чисто отделяется носитель после прессования; именно поэтому характеристики отделения одинаково заметны и в мусорном баке, и на готовом изделии.

Чего сторона плёнки принципиально не может, так это компенсировать проблему распределения, когда от неё требуют большего:

Настройка меняет то, сколько чернил запрашивает задание. Она не может изменить то, куда и насколько равномерно эти чернила ложатся.

Плотность чернил в RIP — это одно число, применяемое ко всему изображению. Его повышение добавляет количество повсюду. Равномерность покрытия, напротив, — это свойство распределения: представляет ли поверхность одинаковые условия у левого края рулона и у правого, в начале прогона и в конце. Если покрытие неоднородно, чернила ложатся по-разному даже в пределах одного изображения, и никакая плотность чернил не заставит неровную поверхность вести себя как ровная. Настройка пресса действует по той же логике: больше тепла или больше давления — это однородная команда неоднородной ситуации.

Именно поэтому «просто добавьте больше белого» решает одни проблемы и незаметно проваливается на других. Оно отвечает на вопрос количества. Распределение приходится исправлять в источнике или обходить, сменив поставщиков, — а единственный способ понять, с чем именно вы имеете дело, — тестировать так, как описано выше.

Каждая плёнка несёт техническое описание и набор заявленных возможностей, и разумно запросить их в письменном виде, прежде чем строить на их основе свой процесс. Техническое описание может дать вам представление о поверхности, с которой предстоит встретиться вашим чернилам. Оно не заменит тест, который вы проводите на собственном оборудовании, потому что именно тест единственный описывает вашу линию. Если вам нужна отправная точка для оценки плёнок по их конструкции, а не по маркетингу, наше руководство о том, как выбрать лучшую плёнку для DTF, подробнее рассматривает критерии, а спецификация рулона плёнки DTF показывает, как эти свойства документируются для производственного формата рулона.

Если вы прорабатываете собственную комбинацию и хотите получить свежий взгляд на то, что заполнено, — заметки по партиям, тестовый файл, результаты, которые повели себя не так, — пришлите нам детали комбинации, которую вы оцениваете, и мы поможем вам интерпретировать то, что показывают прогоны. Плёнка — это то, что мы производим и храним на складе, а чернила DTF и термоплавкий порошок доступны для пары с ней по запросу, поэтому комбинацию можно собрать и протестировать как единый комплект, а не брать материалы из четырёх мест.
